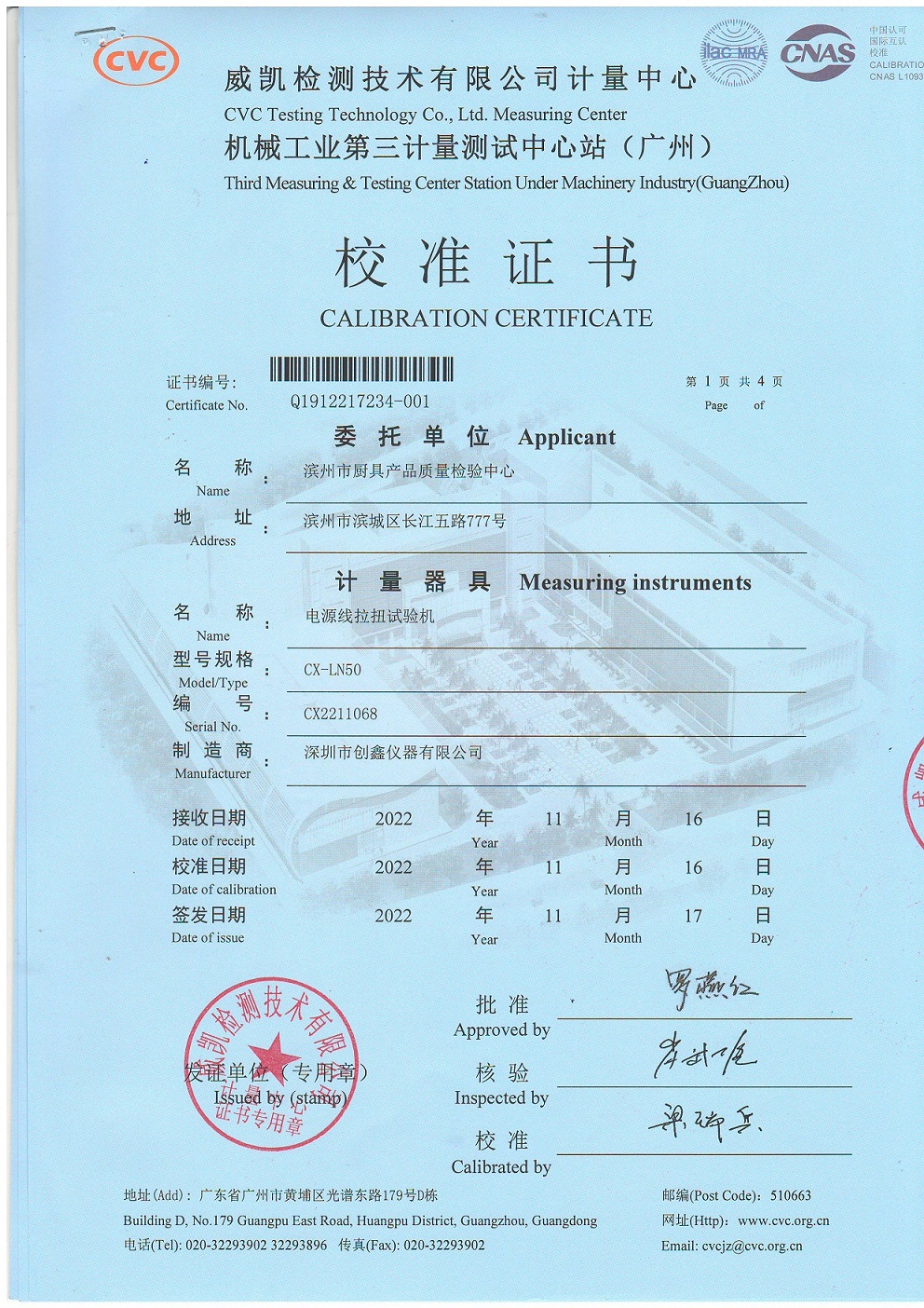

慶祝我司與濱州廚具產品質量檢測中心合作成功

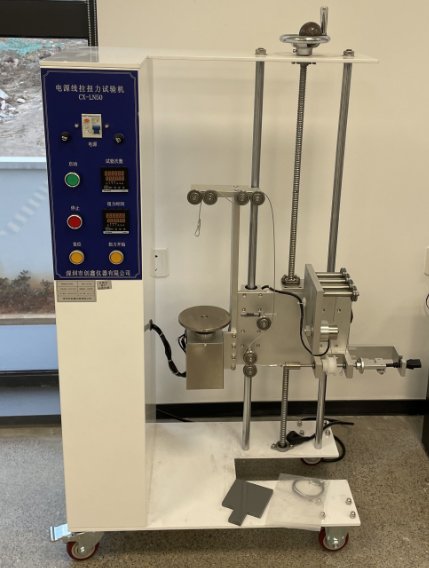

電源線拉扭力試驗機

符合標準：GB4706.1-2005《家用和類似用途電器的安全第1部分通用要求》第25.15、GB2099.1-2008、5、GB7000.1、IEC60335-1、IEC60884-1、IEC60598-1

用途：用于對帶有電源軟線的器具，以及打算用柔性軟線永久連接到固定布線的器具等家用電器產品、醫(yī)療器械、燈具等電源線在接線端處進行拉力和扭矩兩項試驗，檢查夾緊裝置是否牢固。

試樣范圍：家用電器產品、醫(yī)療器械、燈具、插頭插座

結構及功能：設備采用Z字結構，可用來測試電冰箱、洗衣機等大型家電電源線夾緊端子的牢固程度。試驗方法為在導線試樣距固定裝置位置20mm處做一標記，然后以1次/秒速率平緩的施加拉力25次，然后在靠近器具位置施加一扭矩，持續(xù)1分鐘。試驗過后，導線標記位位移不超過2mm。

技術參數:

1、工作電源：AC220V 50HZ；

2、拉力砝碼：20N±2%砝碼三個、30N±2%砝碼兩個（可實現30N、60N、80N、100N 的拉力）；

3、扭力砝碼： 5N±2%、12.5N±2%、17.5N±2%各一個，扭力臂20mm（可實現0.1Nm、0.25Nm、0.35Nm的扭矩）；

4、受拉次數：0~999999可預置，默認25次；

5、受拉頻率：1次/秒；

6、扭矩時間：0.01S～99小時59分鐘59秒，誤差±10%。

7、夾具：拉力夾具與扭力夾具組合，中間通過軸承配合，減小扭力試驗時摩擦；

8、設備采用電機凸輪頂桿機構，Z字型連接，使夾具能夾持電源線在底面150mm以上的試樣。

9、試樣拉力扭矩搭配表

10、設備外形尺寸及重量：900×500×1200mm，120kg

11、腳輪：采用福馬輪，該腳輪可調節(jié)高度可固定，可方便移動
