GB/T4208,IEC60529外殼防護等級（IP代碼）的介紹

GB4208/IEC60529外殼防護等級（IP代碼）
本標準使用于額定電壓不超過72.5kv，借助外殼防護的電氣設備的防護等級。
試驗標準的目的如下：
1.規定電氣設備負荷規定的外殼防護等級：
防止人體接近殼內的危險部件；
防止固體異物進入殼內設備；
防止由于水進入殼內對設備造成有害影響。

IP代碼：
表明外殼對人接近危險部件、防止固體異物或水進入的防護等級以及與這些防護有關的附加信息的代碼系統。
IPOO:代表對設備沒有防護的要求；

第一位數字：
IP1X:代表直徑為50mm的球形試具無法進入空隙進入產品內部；
IP2X:代表直徑為12.5mm的球形物體無法透過產品空隙；
IP3X:代表直徑2.5mm的物體試具無法透過產品空隙；
IP4X:直徑為1mm的金屬線不能透過產品空隙并影響危險部件；
IP5X:放置于沙塵箱中，開蓋檢查產品內部無灰塵進入，若有些許不影響產品性能也能判定負荷標準要求；
IP6X:產品需抽負壓，放置沙塵箱中，開蓋檢查，屬塵密，不能有灰塵進入判定為符合標準要求；

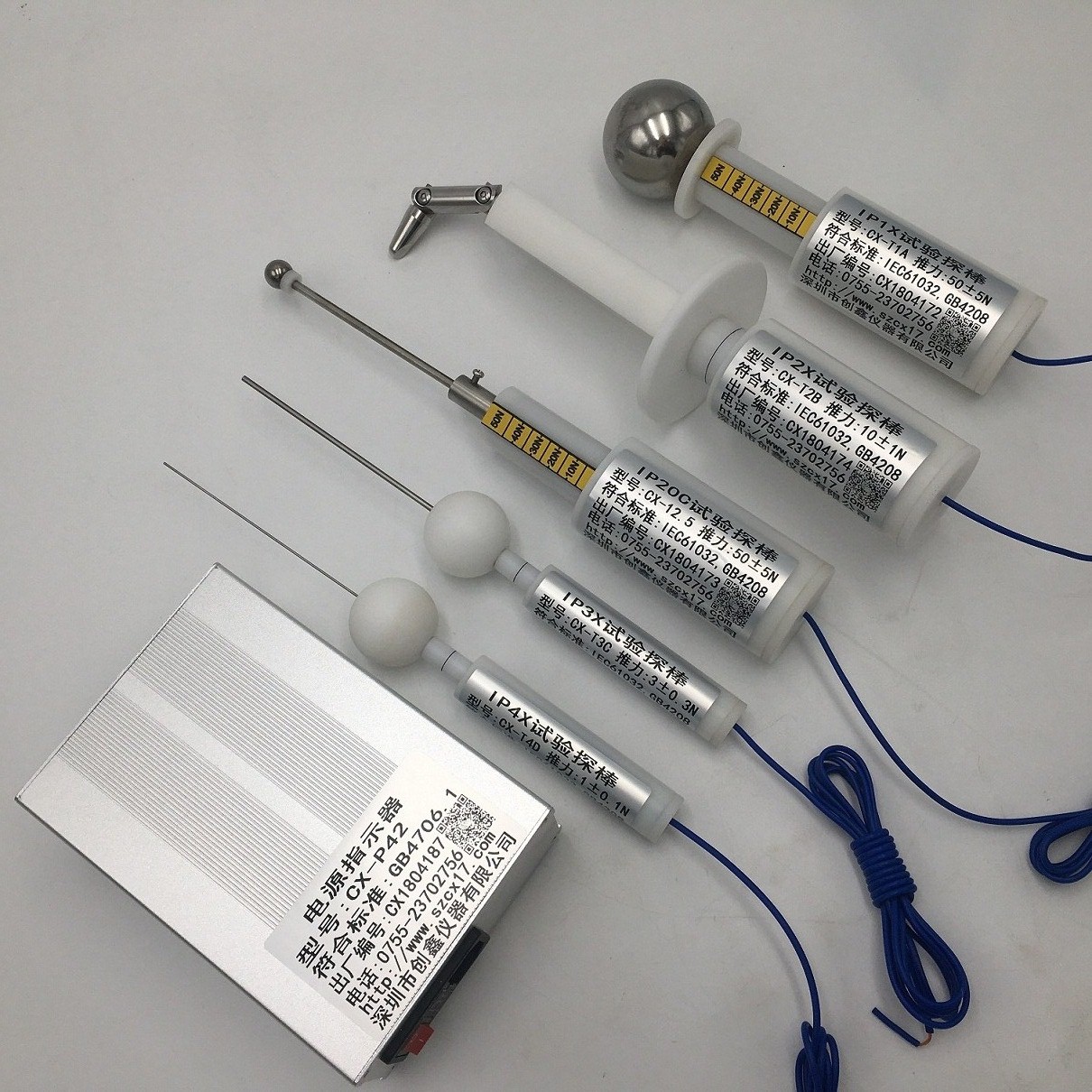

IP代碼等級試具

第二位數字：防水試驗
IPX1:代表垂直滴水，垂直方向滴水沒有影響，水流量1mm/min,試驗10min;
IPX2：15度滴水，當外殼的各垂直面在15度范圍內傾斜，垂直滴水應無有害影響,水流量為3mm/min,每個傾斜位置2.5min；
IPX3：淋水試驗，各垂直面在60度范圍內淋雨，無有害影響,水流量10L/min,試驗時間10min；
IPX4：濺水，向外殼各方向濺水無影響,各垂直面在180度范圍內淋雨,水流量10L/min,試驗時間10min；
IPX5：噴水，向外殼各方向噴水無影響,水流量12.5L/min,試驗時間3min；
IPX6：猛烈噴水，向外殼各方向強烈噴水無有害影響，水流量為100L/min,試驗時間為3min；
IPX7：短時間浸水，浸入規定壓力的水中經規定的時間后外殼浸水量不至于達到有害程度,放置于一個潛水箱中，一般深度1米，試驗時間為30min；

IPX8：連續浸水，生產廠和用戶協商浸水的深度和時間。

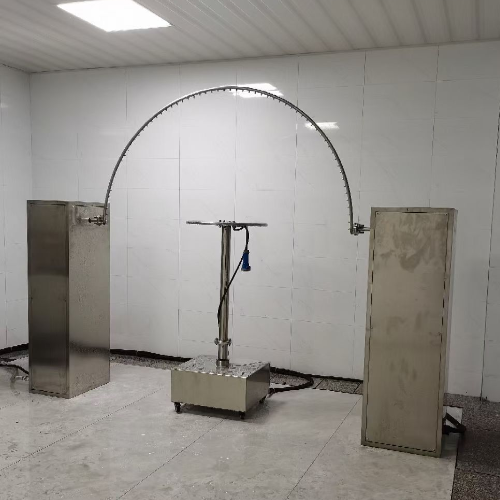

擺管淋雨試驗機
