第4部分是高頻保護導體電流加權的測量網絡，見圖4。

測試方法：

1、把被測物和接觸電流MD放置絕緣臺上。

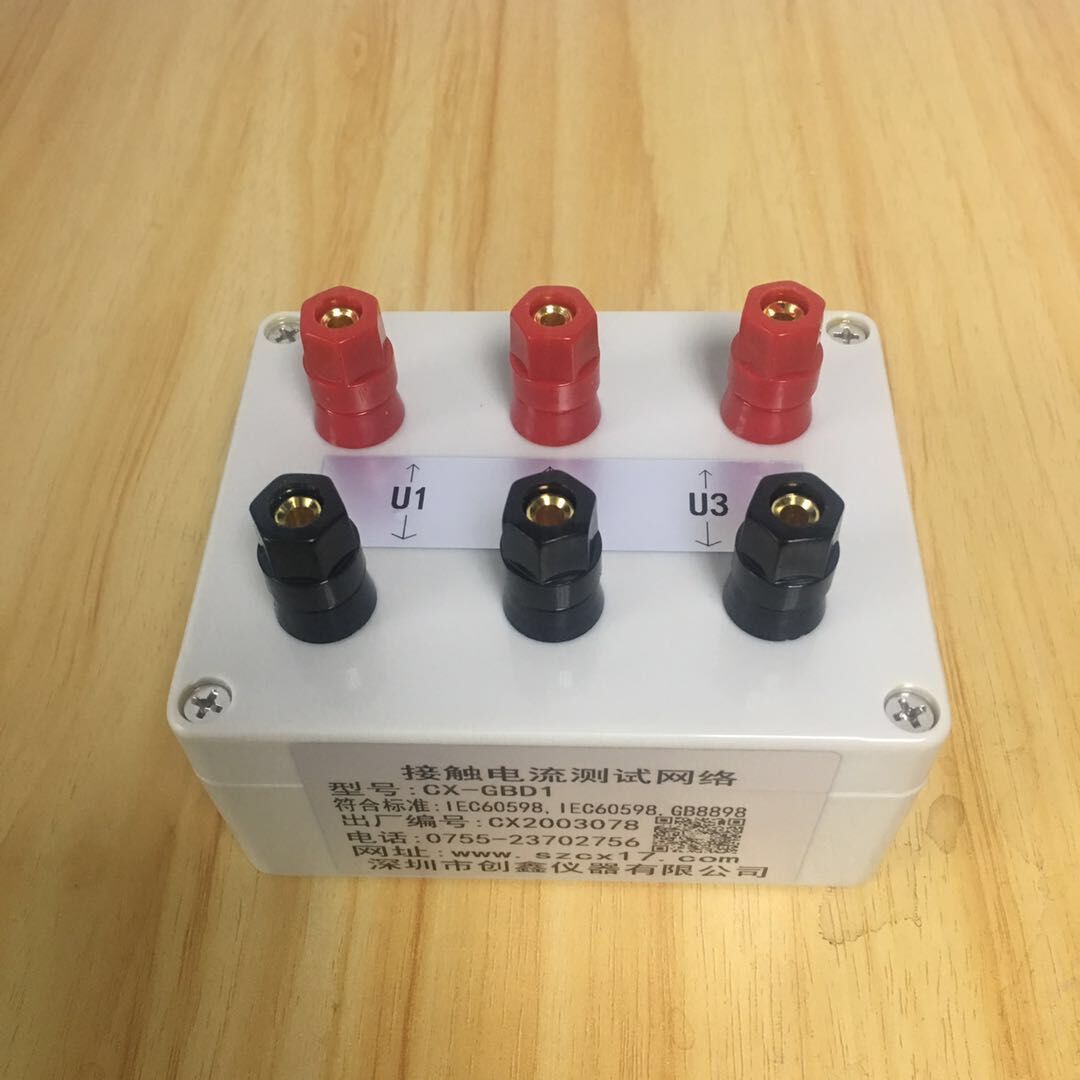

2、把接觸電流測試網絡的“B端” 與被測物地線相連。

3、把接觸電流測試網絡的“A端”接到需要接觸電流的位置上（認為可能漏電的地方），比如裸露的金屬部分，可觸及的塑料外殼。

4、示波器的探頭根據測試要求，分別夾到U1或U2端子了（注意探頭的極性）。

5、給被測物上電 。

6、用示波器直接讀取U1或U2 的電壓，按標準要求計算，接觸電流等于U1或U2 的峰值（有效值）除以500。

7、根據相關標準評判測試結果。

四：測試注意事項：

1、在測試時，由于部分端子可以接觸到，請注意人生安全。

2、在連接好示波器，測試樣品和接觸電流MD后再通電，請勿通電時連接測試連線。
