GB 4706.22 表面溫度探頭的應用解析

一、核心應用場景：明確需檢測的器具部位

二、測試操作規范：確保測量結果的準確性

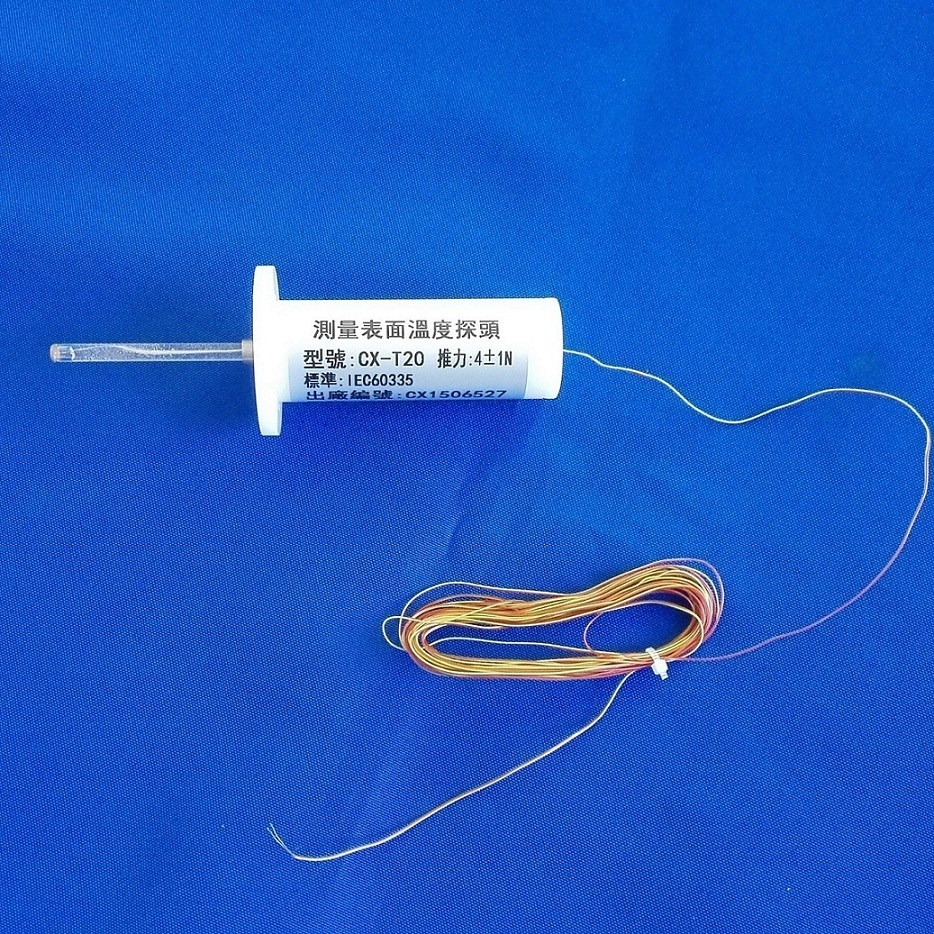

1. 探頭選型要求

• 需選用符合 IEC 60584-2 或等同標準的表面溫度探頭，類型優先為 “平面接觸式探頭”（如貼片式、彈簧壓接式），確保探頭與被測表面緊密貼合（接觸壓力需符合標準，通常為 0.1N~0.5N），避免因接觸不良導致測量誤差。
• 探頭的溫度測量范圍需覆蓋器具可能的最高表面溫度（通常為 - 20℃~300℃，特殊烤爐需擴展至 500℃），精度要求為：在 0℃~100℃范圍內誤差≤±1℃，100℃以上誤差≤±2%。

2. 器具運行狀態設定

• 測試前需將器具調整至 **“最大負載工作狀態”**（如電灶開啟所有加熱區并調至最高功率、烤爐設定至最高溫度檔），并持續運行至 “熱穩定狀態”（即連續 30 分鐘內溫度變化不超過 2℃），確保測量的是器具最惡劣工況下的表面溫度。

3. 探頭布置與測量

• 探頭需直接貼附在被測表面的 **“最高溫度點”**（通常為熱量最集中的區域，如加熱元件正上方的外殼、手柄與器具連接的根部），若表面為曲面，需選用適配曲面的探頭（如柔性貼片探頭），避免探頭與表面出現間隙。
• 每個檢測部位需至少測量 3 個不同點（取最大值作為判定依據），測量時間需持續 5 分鐘以上，確保數據穩定。

三、核心作用：支撐安全合規判定

1. 驗證 “防燙傷限值” 是否達標

• 正常操作時 “手易觸及的部位”（如手柄、旋鈕）：溫度≤60℃（環境溫度≤25℃時）；若器具標注 “熱表面” 警示，限值可放寬至 70℃。
• 非操作時 “手可能觸及的部位”（如側面外殼）：溫度≤85℃（環境溫度≤25℃時）。
• 周邊支撐面 / 墻壁：溫度≤90℃（器具運行時，距離器具外表面 200mm 內的物體表面）。

2. 排查 “過熱風險”，預防火災隱患

• 若加熱元件周邊的外殼溫度過高（如超過 100℃），可能導致外殼塑料熔化、變形，甚至引燃周邊易燃物（如廚房紙巾）；
• 若散熱口附近溫度異常（如超過 120℃），可能提示散熱通道堵塞或散熱風扇故障，需排查設計缺陷。

探頭的測量數據可直接定位這類風險點，推動器具設計優化。

四、注意事項：避免測量誤差影響判定

1. 環境溫度校準：測試環境溫度需控制在 23℃±2℃（標準要求），并在測量結果中扣除環境溫度影響（部分探頭需連接溫度記錄儀自動補償）。
2. 避免干擾因素：測試時需遠離熱源（如其他電器、陽光直射），避免氣流（如風扇、空調風）直吹探頭，防止環境因素導致測量值偏差。
3. 探頭定期校準：表面溫度探頭需每 6 個月（或按實驗室要求）通過 “標準恒溫槽” 校準，確保精度符合要求，未校準的探頭測量數據無效。
