GU5.3燈頭量規的使用方法

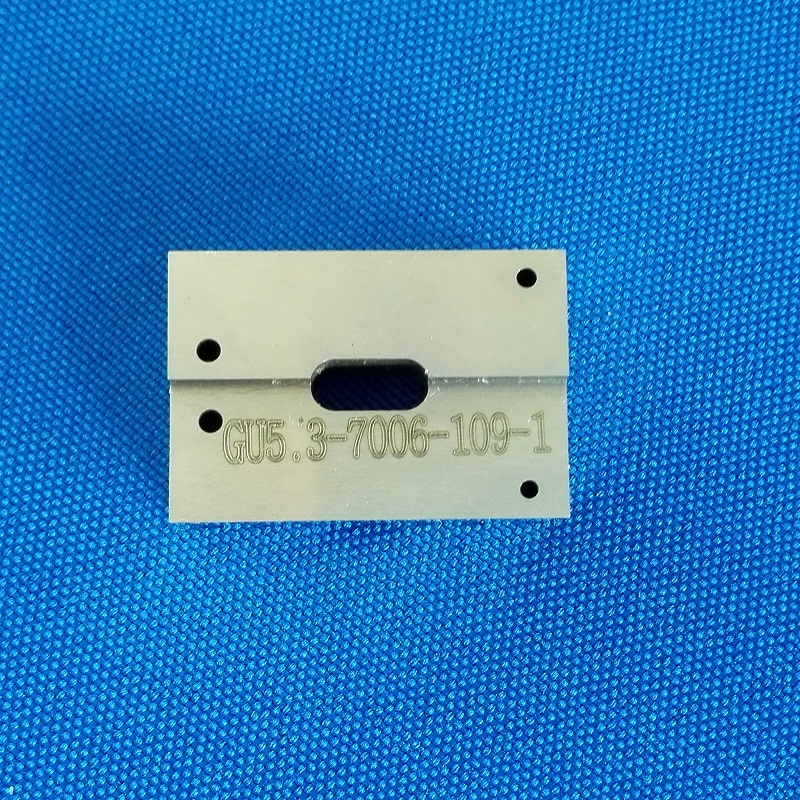

GU5.3 燈頭量規是適配 GU5.3 雙插腳燈頭（常見于 MR16 系列射燈等燈具）的專用檢測工具，核心用于把控?zé)纛^與燈座的適配性和互換性，常應用于燈具生產質檢、來料驗收等場景，以下是其詳細信息：

核心基礎信息
- 執行標準與型號：量規嚴格依據 GB 1483 和 IEC 60061 - 3 標準制造，標準圖號為 7006 - 109 - 1，對應的供應商型號常標注為 SC - GU53C1，以通止規為主要形式。
- 材質與品質：采用日本進口模具鋼制作，搭配專用防銹材料，防銹性能出色；其洛氏硬度達到 HRC58° 以上，不僅不易磨損，使用壽命還比普通量規長 3 - 5 倍。且出廠前會經具備 CNAS 資格的實驗室計量校準，附帶專屬計量證書，保障檢測結果的權威性。
關鍵檢測項目：該量規圍繞 GU5.3 燈頭的核心裝配尺寸展開檢測，具體包括單個插腳直徑（尺寸 E，含止擋）的最大值與最小值、雙插腳中心距離（尺寸 D）、插腳長度（尺寸 F）的最大值與最小值，同時還會檢驗燈端端面的最大尺寸 Smax 和 Hmax，這些參數直接決定燈頭能否順利安裝且實現穩定接觸。
規范使用方法：使用時需通過多步驟操作判斷燈頭是否合格，具體流程如下：
1. 單個燈頭插腳需能插入量規的 e1 孔，且要插入至燈頭的 Q 面與量規的 R 面完全接觸；
2. 單個燈頭插腳絕對不能插入量規的 e2 孔，以此限定插腳尺寸上限；
3. 燈頭的兩個插腳需能同時插入量規的 e 孔，確保雙腳間距合規；
4. 燈頭插腳完全插入量規后，燈頭 Q 面要與量規 Q 面緊密貼合；
5. 貼合狀態下，插腳末端需與量規 X 面共面或略超出 X 面，但不能超過 Y 面，避免插腳長度過長或過短影響裝配效果。
