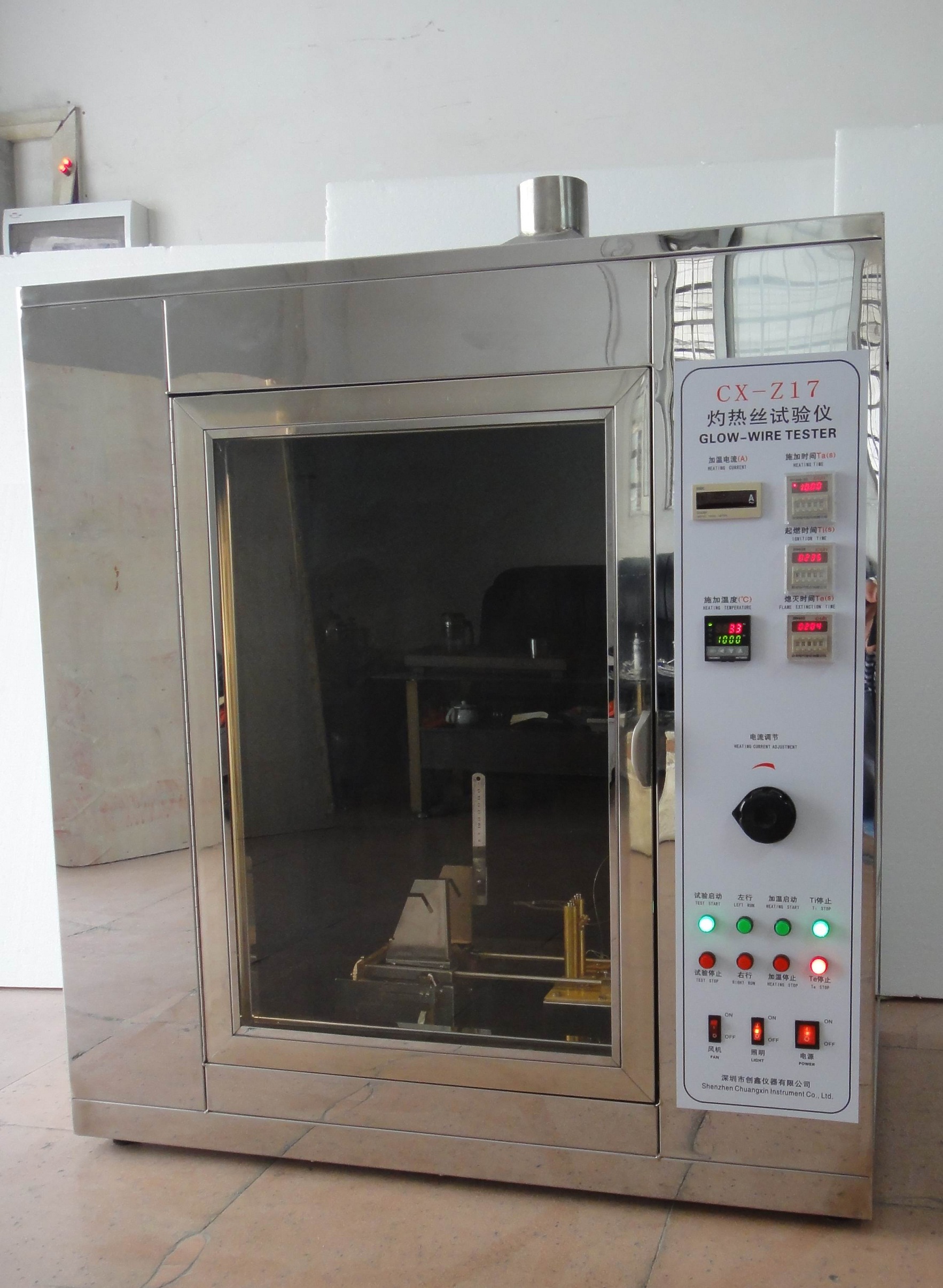

灼熱絲試驗儀（按鍵式）

灼熱絲試驗儀適用于對電工電子產品，家用電器及其材料等進行著火危險試驗和燃燒性能試驗，模擬在故障或過載條件下，灼熱元件或過載電阻之類的熱源或起火源在短時間內所造成的熱應力，視試品和鋪墊物是否起燃或持燃時間來測定電工電子設備成品的著火危險性；測定固體絕緣材料及其它固體可燃材料的起燃性、起燃溫度 (GWIT) 、可燃性和可燃性指數 (GWFI) 。本設備依據國家標準GB4706.1－2005（IEC60335-1:2004）《家用和類似用途電器的安全 第一部分：通用要求》及GB/T5169.10－2006 (IEC60695-2-10:2000)《電工電子產品著火危險試驗試驗方法灼熱絲試驗方法》中所規定的有關條款設計制造。

灼熱絲試驗儀外殼及重要部件采用不銹鋼制造，造型講究，耐煙氣腐蝕，控制系統自動化程度高，溫控部分采用進口件，測量精度高，時間溫度數字顯示，觀察記錄方便，使用穩定可靠。

灼熱絲試驗儀（按鍵式）工作原理

1、試品裝上夾具后，由電機驅動，可左右行駛，并在試驗過程中自動控制。

2、灼熱絲固定不動，由試品小車右移施加到灼熱絲上，并用重錘拉住小車，使施加壓力保持1牛頓。并有限位機構，限制壓入深度為7mm。

3、灼熱絲施加時間（Ta）由數顯時間繼電器預置控制。

4、起燃時間（Ti）用數顯時間繼電器測量，由按鈕控制。

5、火焰熄滅時間（Te）用數顯時間繼電器測量，由按鈕控制。

6、采用調節灼熱絲電流控制灼熱絲的溫度，利用溫控儀精確測量灼熱絲溫度，測量精度高。

灼熱絲試驗儀（按鍵式）主要技術參數

1、 灼熱絲溫度： 500~1000℃±2℃可調
2、 灼熱時間： 0-999.9s±0.1s可調 (一般選擇為30s)
3、 起燃時間： 0-999.9s±0.1s，自動記錄，手動暫停
4、 熄滅時間： 0-999.9s±0.1s，自動記錄，手動暫停
5、 熱 電 偶：Φ0.5mm的K型鎧裝熱電偶。
6、 灼 熱 絲：Φ4 mm的鎳鉻絲。
7、 燙入深度：7mm±0.5mm（保持1N±0.2N的壓力燙入試品）
8、 試驗速度：約14mm/s 。
9、 試驗背景：黑背景。
10、試驗過程：試驗程序自動控制，獨立抽風
11、參照標準：GB/T5169.10 , IEC60695，UL746A
12、工作室體積：0. 5立方
13、設備外尺寸：1100mm寬×750mm深×1500mm高

14、電源供應： AC220V±5%、50Hz，0.6KVA
