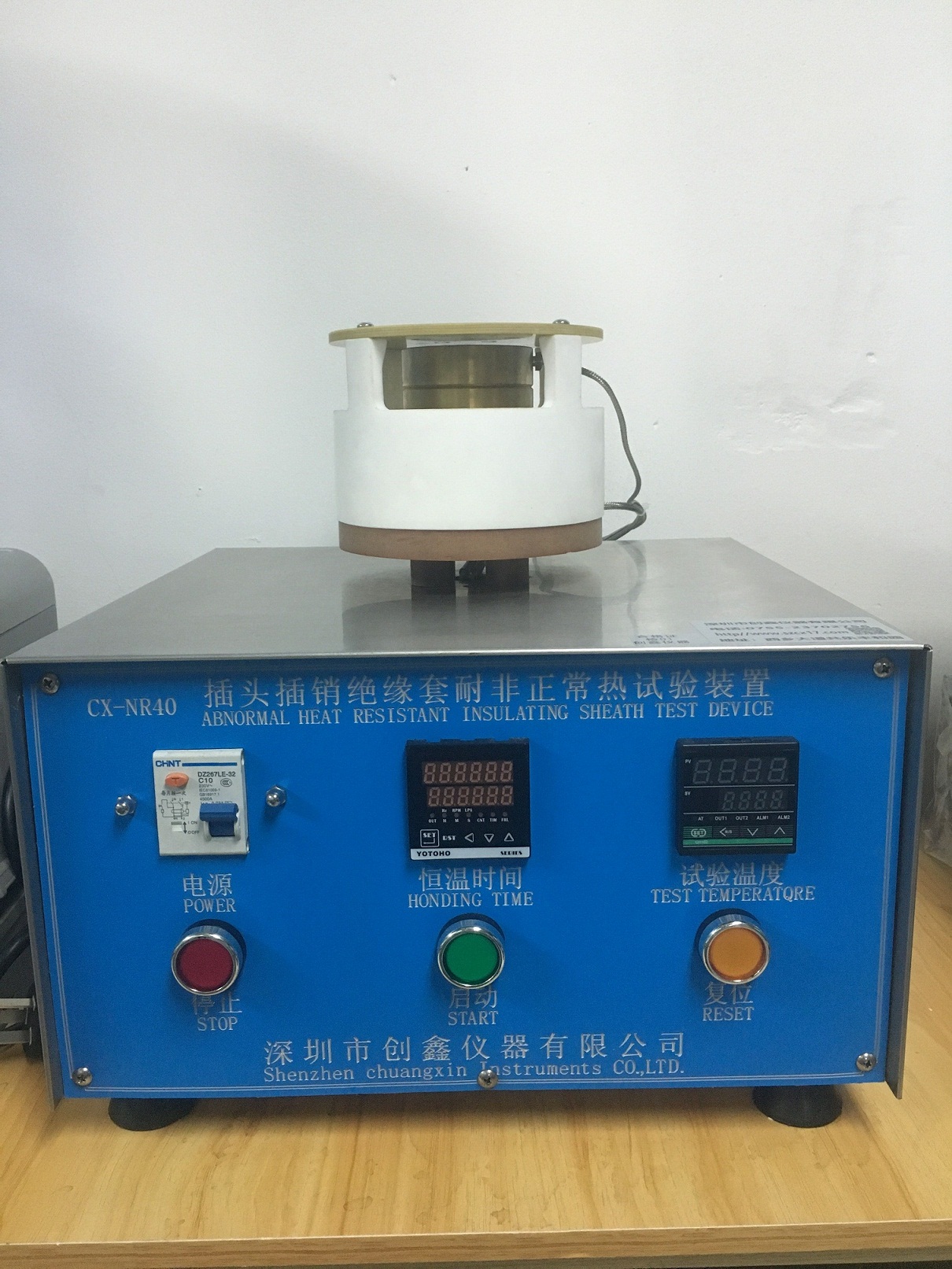

插頭插銷絕緣套耐非正常熱試驗裝置

符合標準：GB2099-2008第28.1.2條及圖40、IEC60884-1圖40

插頭插銷絕緣套耐非正常熱試驗裝置用途：適用于對插銷有絕緣套的插頭進行耐非正常熱和耐燃測試

試樣范圍：插頭插銷絕緣套

結構及功能：按標準,測試插頭插銷絕緣套的耐熱和耐燃性能。

插頭插銷絕緣套耐非正常熱試驗裝置技術參數：

1、絕緣板：厚度5mm圓形的扁平表面，直徑為試品接觸面直徑的兩倍，電木或環(huán)氧板制作；

2、金屬件B（夾具）：長度大于20mm，材料為黃銅，標配GB6A二插、GB10A三插、GB16A三插等3個，可定制；

3、絕緣板與金屬件B間隙：3±0.2mm ，保證插腳周圍的空氣對流；

4、熱電偶距金屬件B正面：7±0.5mm；

5、金屬件B上插銷插入孔：大于插銷最大截面尺寸0.1mm；

6、配K型熱電熱，進口高精度數顯溫控表
