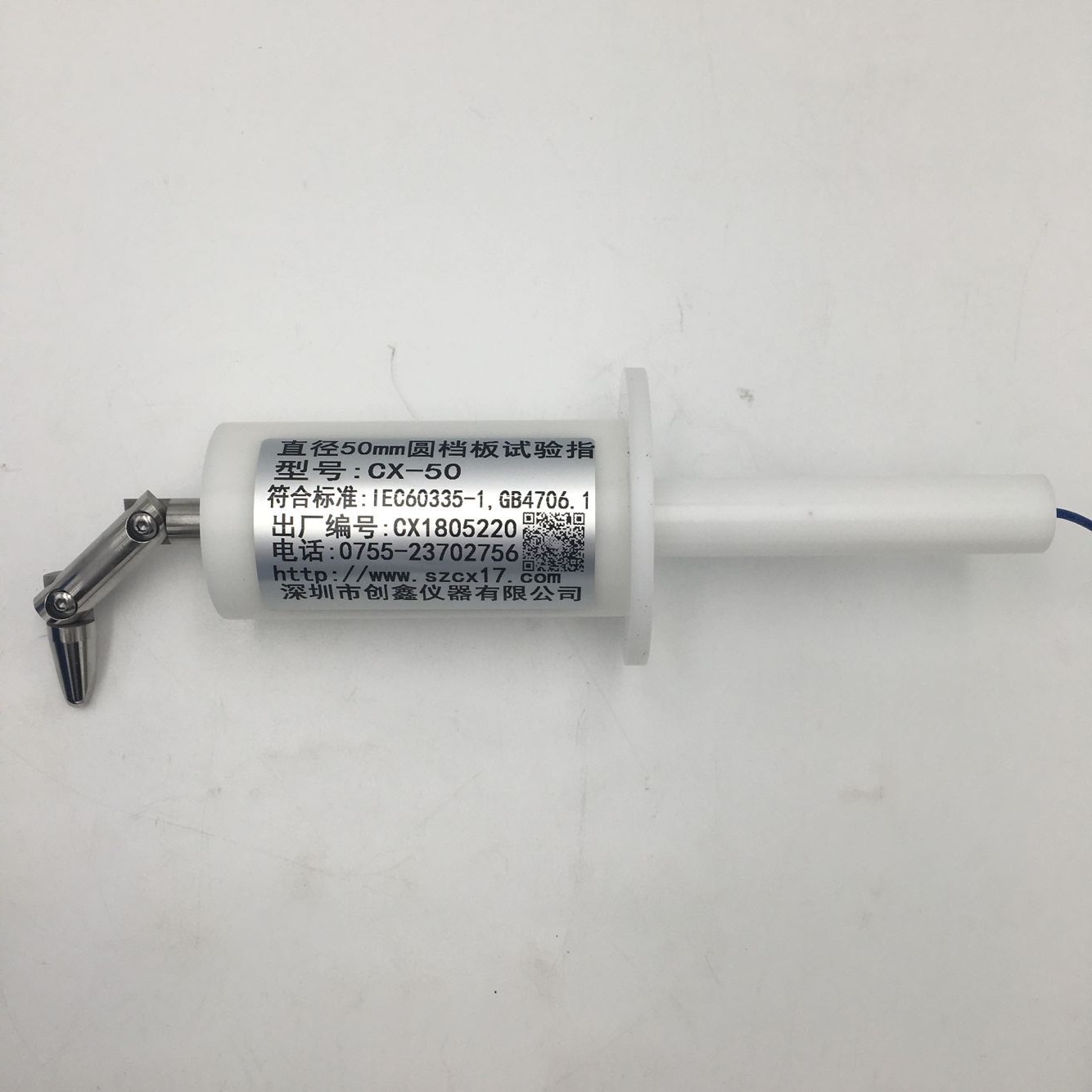

直徑50mm圓檔板標準試驗指

基本簡介: 1.根據GB4706.1、GB2099.1及相關IEC61032、UL等相應條款制作而成。 2.試驗彎指是進行家用和類似問題用途電器防觸電保護試驗的器具. 3.技術參數： 彎指直徑：12 mm 彎指長度：80mm（三節總長度） 擋板直徑：50mm 擋板長度：100mm

4.使用方法 如圖所示，標準試驗指的關節部分不能觸及帶電部件或不能接近危險部件，并且50mm-20mm的擋板不能進入。 防止接近危險部件的試驗要求中，B型試驗探棒需帶30±3 N推力。一般配合推拉力計使用。 在防觸電測試中，需要接線和配置電源、燈泡裝置。 5.注意事項：試驗探棒為不銹鋼產品，使用中輕拿輕放，注意保養。

表1第一位特征數字表示的對接近危險部件的防護等級

第一位特征數字 防護等級 簡要說明 含義

1 防止手背接近危險部件 直徑50mm球形試具應與危險部件有足夠的間隙

2 防止手指接近危險部件 直徑12mm,長80mm鉸接試驗指應與危險部件有足夠的間隙

3 防止金屬線接近危險部件 直徑2.5mm的試具不得進入殼內

4 防止金屬線接近危險部件 直徑1.0mm的試具不得進入殼內

表2第一位特征數字所表示的防止固體異物進入的防護等級

第一位特征數字 防護等級 簡要說明 含義

1 防止直徑不小于50mm的固體異物 直徑50mm球形試具不得完全進入殼內

2 防止直徑不小于12.5mm的固體異物 直徑12.5mm的球形物體試具不得完全進入殼內

3 防止直徑不小于2.5mm的固體異物 直徑2.5mm的物體試具完全不得進入殼內

4 防止直徑不小于1.0mm的固體異物 直徑1.0mm的物體試具完全不得進入殼內
