擺錘沖擊試驗裝置
首頁>產品展示>力學沖擊強度檢測類系列>擺錘沖擊試驗裝置

2-50J高能量擺錘沖擊試驗裝置

產品特點：

高能量擺錘沖擊試驗裝置

符合GB2423.55-2006 及GBT20138-2006 對試驗設備的要求，適用于變電柜等金屬薄片和非金屬電能計量柜的機械沖擊強度試驗；設備可整體左右前后移動，上下可調，沖擊角度可調。本裝置為2J以上高能量擺錘沖擊裝置。

在線訂購

上一條：: GB/T20234.1充電接口擺錘沖擊試驗裝置

下一條：: 沒有產品了

產品說明

●產品概述

本裝置符合GB2423.55-2006 及GBT20138-2006 對試驗設備的要求，適用于變電柜等金屬薄片和非金屬電能計量柜的機械沖擊強度試驗；設備可整體左右前后移動，上下可調，沖擊角度可調。本裝置為2J以上高能量擺錘沖擊裝置。

●技術參數

1、擺桿：長度1000 ㎜，外徑15.9 mm、壁厚1.5 mm的鋼管，與錘頭構成各等效質量；

2、沖擊點上下可調，行程200-1200mm,可定制高度，沖擊裝置前后左右可移動。

3、撞擊錘頭見表1 撞擊元件特性，配2、5、10、20J 錘頭擺桿。

4、沖擊能量、等效質量與跌落高度對照見表2 跌落高度。

5、IK 等級參數對應表見表3 IK 代碼及其相應碰撞能量的對應關系

6、結構原理：試樣為正常安放，調整沖擊點，定位沖擊裝置，按釋放桿錘頭自由沖擊試樣。

●相關信息

標準參數及圖片參考

表1 撞擊元件特性

能量/J	≤1 ±10%	2 ±5%	5 ±5%	10 ±5%	20 ±5%	50 ±5%
等效質量±2%kg	0.25(0.2)	0.5	1.7	5	5	10
材料	尼龍	鋼
R/mm	10	25	25	50	50	50
D/mm	18.5（20）	35	60	80	100	125
f/mm	6.2（ 10）	7	10	20	20	25
r/mm	-	-	6	-	10	17

表2跌落高度

能量/J

0.14

0.2

0.3

0.35

0.4

0.5

0.7

等效質量/kg

0.25

0.2

0.25

0.2

0.25

0.2

0.25

0.2 5

0.5

1.7

跌落高度

±1%mm

100

150

140

200

250

200

280

400

300

200

400

500

表3IK代碼及其相應碰撞能量的對應關系

IK 代碼	IK00	IK01	IK02	IK03	IK04	IK05	IK06	IK07	IK08	IK09	IK10
碰撞能量/J	a	0.14	0.2	0.35	0.5	0.7	1	2	5	10	20
注1、如果要求更高的碰撞能量，推薦取值50J；注2、有些國家標準使用一位數字表示規定的碰撞能量，為避免與之混肴，故特征數字選用兩位數字表示
a按本標準為無防護

●產品圖片

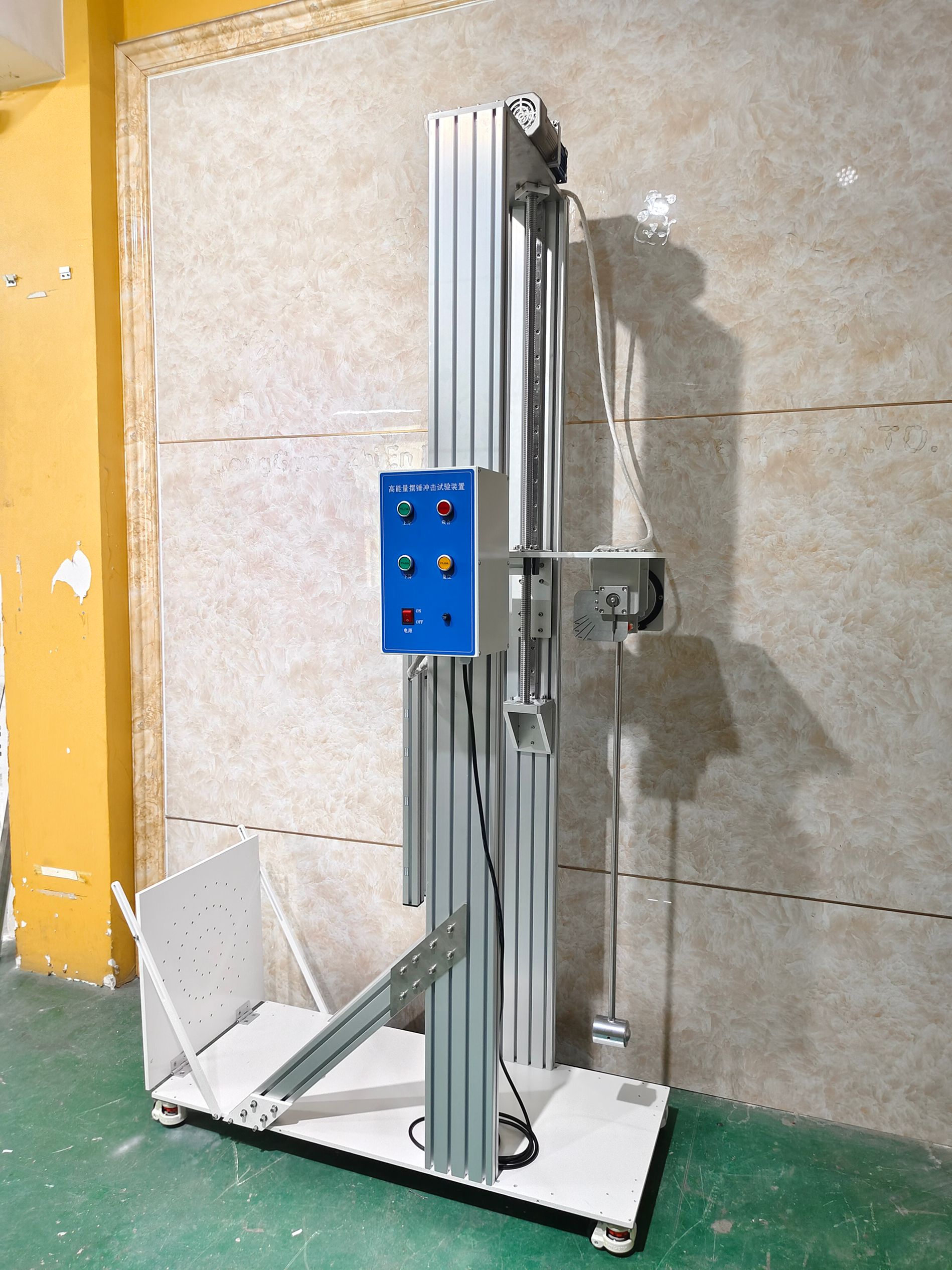

高能量擺錘沖擊試驗裝置
