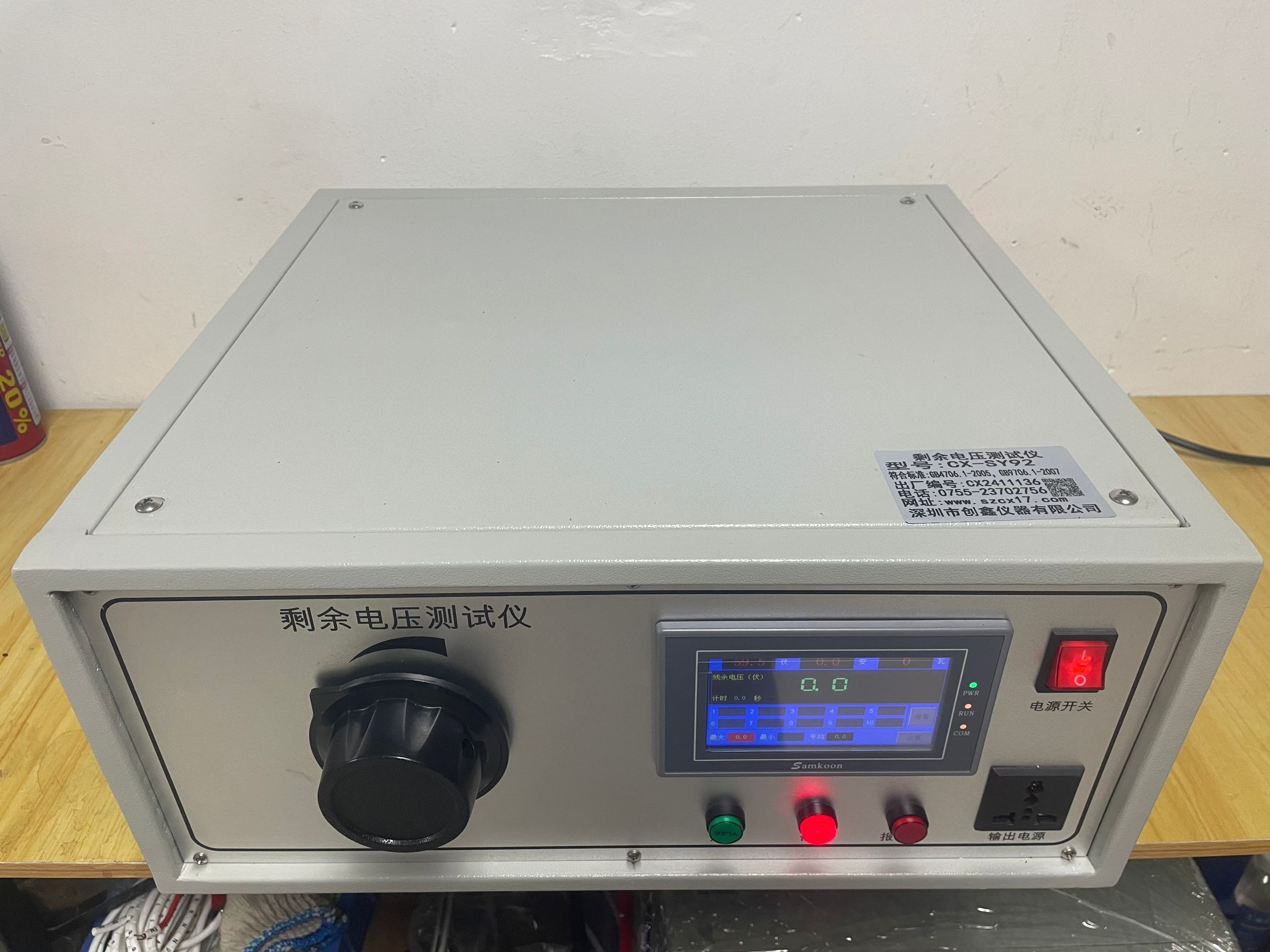

剩余電壓測試儀（殘余電壓測試儀）是根據國家標準GB9706.1-2020《醫用電氣設備 第1部分:基本安全和基本性能的通用要求》、GB/T 4701-2024《家用和類似用途電器的安全第一部分：安全要求》規定：“用插頭與供電網連接的設備，必須設計成在拔斷插頭之后1s時，各電源插腳之間以及每一電源插腳與設備外殼之間的電壓?！痹O(shè)計。本儀器有足夠高的測試阻抗采用模擬拔斷插頭的方法使設備與電網電壓在峰值狀態斷開，用于ME電氣設備、有源醫療器械產品、家用電器等電氣設備剩余/殘余電壓測試。

二、主要技術參數：
1﹑輸出電壓: AC 0～242V；
2、測試電壓: 10～150V；
3、測試時間: 1秒；
4、測試阻抗：1000 MΩ；
5、測試報警范圍: 60/34V；
6、輸出功率：2000W；
7﹑測試判別:聲光報警,同時切斷電壓；
8、儀器電源：AC220V 50Hz。

操作說明
1.    將電源線接入AC220V電源，打開電源開關；
2.    將試樣電源插頭線與儀器的試樣插頭連接；并將試樣開關打到開的位置；
3.    點擊進入系統，在監控界面點擊《設置》按鈕進入【參數設置】界面，參照圖2說明設置測試時的測試項目與試樣供電時間，斷電角度、報警電壓等參數；
4.    設定完畢點擊《返回》按鈕返回到【參數監控】界面；手動順時針調節調壓旋鈕將電壓調整到試樣額定工作電壓；
5.    點擊面板《啟動》按鍵開始測試，儀器根據設定的通電時間，接通輸出調整好的試樣供電電壓到試樣插座，通電時間到達后斷開供電輸出，然后延時到設定的延時時間開始測量選定的插腳端的剩余電壓；并將測量結果存放在剩余電壓測量值列表處；固定的10S停電時間到達后，重復上述測量動作，直到設定的循環測量次數到達；儀器報警或測量次數到達，儀器停止供電輸出與測試；
6.    測量完畢，查看記錄各次測量值與算術平均值；
7.    試驗結束將調壓旋鈕逆時針調整到最小位置，然后關閉電源開關。


注意事項
1.    調節試驗電壓時，調節旋鈕順時針緩慢調節至需要的電壓值；切勿幅度過快過急以免對儀器內部電子元件造成損壞。
2.    通電時間不要設置過長，1~3秒為主。
